当我们凝视博物馆里那些纹饰精美、气势恢宏的古代青铜器时，或许很难想象，这些承载着华夏文明密码的国之重器，其最初的形态。它们一开始，只是深埋于山川之中，平平无奇的矿石。将这些顽石点化为“吉金”（古代对铜的美称），依靠的正是贯穿中国数千年冶金史的核心技术——火法炼铜。这项古老的技艺，不仅支撑起了灿烂的青铜文明，更凝聚着先民对矿物、火焰与化学反应的深刻理解与不懈探索。从《山海经》的寥寥数语，到《大冶赋》的生动描摹，再到铜绿山遗址的火光赫赫，一部关于烈火与智慧的千年史诗，就此展开。

铜从何来？古代铜矿的开采智慧与资源共生

对于古代的炼铜工匠而言，在燃起熊熊炉火之前，首要需解决的便是“粮草”问题，即铜矿石与燃料的来源。中国古代工匠在长期实践中，不仅摸索出了一套高效的找矿与采矿方法，更在无形中遵循着朴素的“系统工程学”原理，形成了“就近取材”的资源利用理论，使得矿产开发与周边环境形成了独特的共生关系。

先民的“寻龙尺”：高效的探矿技术

先秦时期，工匠们在探矿实践中已展现出对自然规律的深刻洞察能力，他们掌握着一套行之有效的找矿“秘诀”。最初，他们运用的是“重砂找矿法”。铜矿石（如黄铜矿、孔雀石）的密度普遍大于普通岩石，当矿脉经过长期风化剥蚀后，这些含铜的重矿物碎屑会随着水流在河床下游富集。工匠们便在河滩上淘洗砂石，通过掂量砂石的重量及观察其颜色和形态，便能发现铜矿的存在，并顺着河流向上游追索，最终找到隐藏在深山中的原生矿脉。

更奇妙的是，古人还懂得利用矿物相互间及其与植物之间的共生关系，进行“生态找矿”。成书于战国至汉代的《管子·地数》篇中，明确记载了古人观察到“上有丹砂者，下有黄金；上有慈石者，下有铜金”。后人还独创了通过观察植物来找矿的方法，例如通过识别海州香薷等特定植物的异常生长状态，便能判断地下是否蕴藏铜矿。现代研究证实，海州香薷是“铜超富集植物”，确实为有效生物探矿标志。

古代铜矿资源的丰富性在先秦各类古籍中可见一斑，后人对铜矿山部分的统计显示，“出铜之山四百六十七”，这从侧面反映了先秦时期人们对铜矿分布的广泛认知。而对自然现象的敏锐观察，同样指导了另一重要资源——煤炭的发现。例如，北魏地理学家郦道元在《水经注》中，便生动描绘了煤炭或天然气自燃的现象：在某个地方“山上有火井……炎势上升，常若微雷发响”，如果向井中投入草料，则“烟腾火发”。这种对自然能源的细致观察，为后来炼铜业的“燃料革命”埋下了伏笔。

“火爆法”：刚柔并济的采矿工艺

找到矿脉后，如何从坚硬的岩石中将其开采出来，是摆在古人面前的又一道难题。为此，古人发明了一种极具智慧的采矿方法——“火爆法”，又称“火烧水激法”。它巧妙地利用了热胀冷缩原理。工匠们会在矿脉岩壁下堆积大量木柴并点燃，对矿体进行长时间的烈火锻烧。当岩石被烧得通红之后，再迅速泼上冷水，炽热的岩石在冷水的骤然刺激下，会因巨大的温差而脆裂，甚至爆裂开来。此时，工匠们再用青铜或铁制的斧、镐等工具挖掘，就能较为轻松地将矿石采出。在湖北黄石的铜绿山古铜矿遗址，考古学家发现了古代工匠开凿的数百条巷道和数十座竖井，最深处达60余米，其规模之大、结构之复杂，令人叹为观止。

资源共生：铜与煤的地理选择

在先秦与汉代交通极为不便的条件下，笨重的铜矿石与燃料都难以进行长途运输。因此，“就地取材，就近冶炼”成为古代炼铜业布局的必然选择。一个有趣的现象是，中国几个最重要、规模最大的古代炼铜中心，其附近均有丰富的煤炭资源，如以“铜都”闻名的安徽铜陵、商周时期重要的冶炼基地湖北黄石铜绿山，以及北方的林西大井古铜矿遗址等。这种铜矿与煤矿在地理分布上的“共生”关系，深刻地影响了古代冶金工业的布局，也为后来煤炭在炼铜业中的大规模应用，提供了得天独厚的物质基础。

烈火出精铜：古代火法炼铜的核心工艺与燃料革命

火法炼铜的核心秘密，在于用烈火驯服顽石。古人发现，只有将炉温提升到足够高（铜的熔点是1083℃），才能打破矿石中铜元素与其他元素（如氧、硫）的化学键，将铜从“杂质”中释放出来。面对不同矿石的“脾性”，聪明的工匠们在漫长的实践中，逐步摸索出了一套循序渐进、日臻完善的冶炼方法。

从氧化矿到铜，最古老的炼铜术

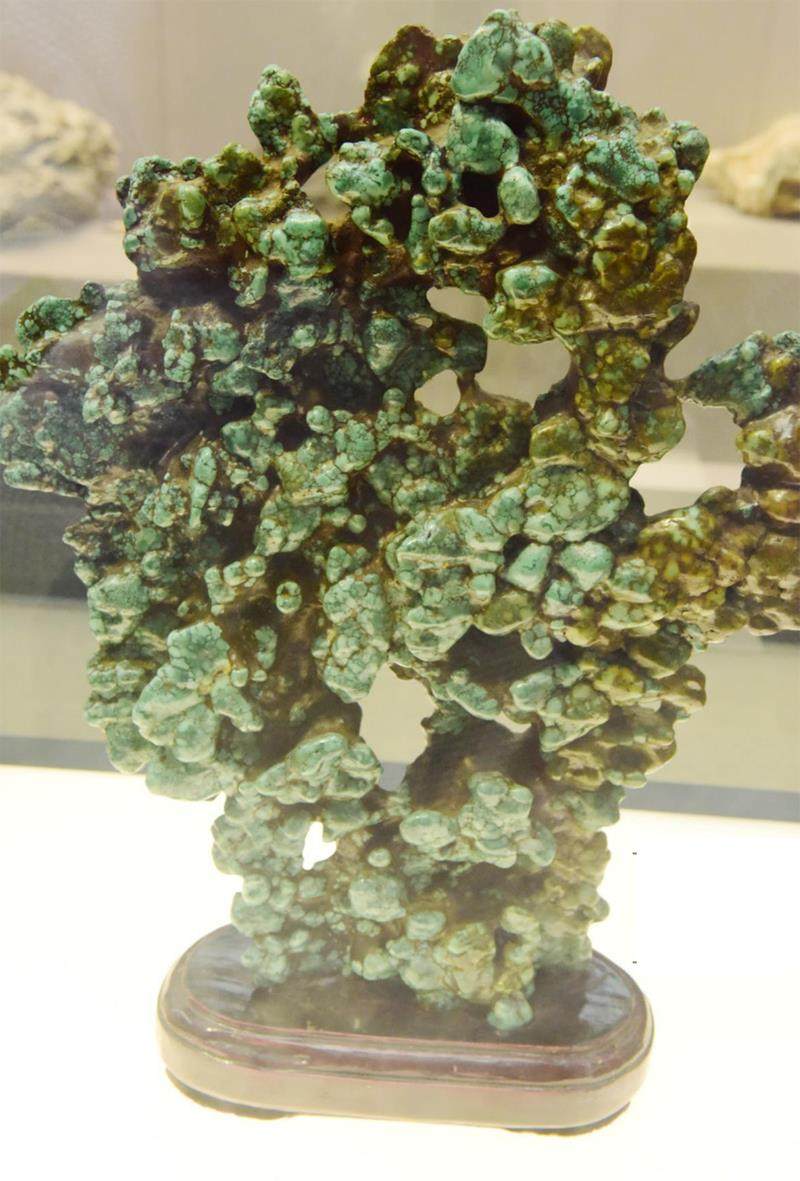

人类最早掌握的火法炼铜工艺，其历史可以追溯到新石器时代中晚期。这一阶段处理的对象，主要是自然铜或孔雀石（主要成分为碱式碳酸铜）等氧化铜矿。其工艺流程相对简单：工匠们将矿石敲碎，与木炭一同放入坩埚或简易的坑式炉中，通过鼓风助燃，利用高温和木炭产生的一氧化碳（CO）的还原作用，将铜的氧化物还原成液态的金属铜。这一过程虽然原始，却标志着人类第一次通过化学手段从矿石中获取了一种全新的材料，这一突破开启了辉煌的青铜时代。

从硫化矿到铜，技术的进阶与煤炭的引入

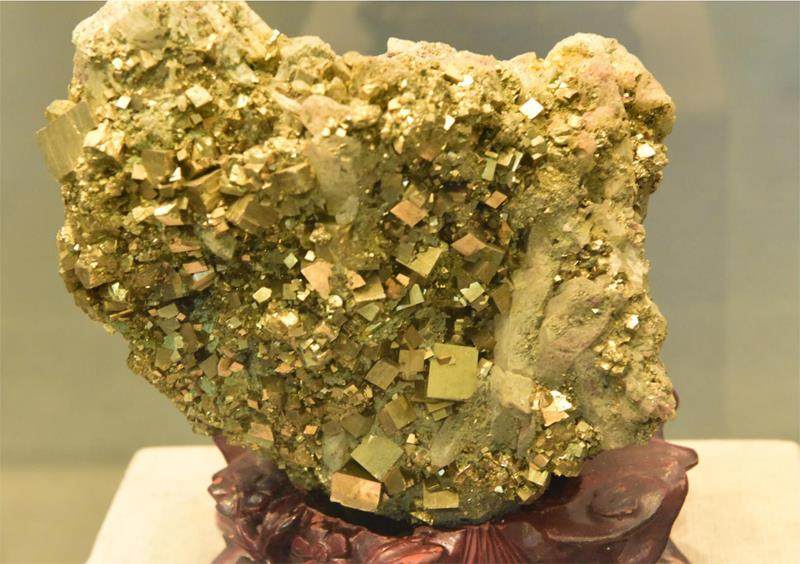

随着地表易于冶炼的氧化铜矿逐渐耗尽，古人不得不向更难处理的硫化铜矿（如黄铜矿）进军。硫化矿无法通过简单的还原反应直接得到铜，为此，工匠们必须增加一道关键的预处理工序——焙烧。在内蒙古赤峰市林西县的大井古铜矿遗址，就留存着这种工艺的清晰痕迹。工匠们会将硫化矿石堆积起来，在控制通风的条件下进行长时间的低温烘烤，使矿石中的部分硫元素与氧气反应生成二氧化硫（SO₂）逸出，从而使硫化铜（CuS）转化为氧化铜（CuO）。经过这道“脱硫”工序后，原料便可进一步投入炼炉中进行还原冶炼。

正是在这一阶段，煤炭开始作为一种新型燃料，进入了炼铜作坊。河北保定市易县的燕下都遗址（战国中晚期燕国都城）的考古发现极具说服力。1961年，考古工作者在当地的铸钱作坊遗址中，发掘出大量的炼铜炉渣、残破的刀币和币范，更发现了关键性的证据——“焦渣”。这一发现证明，最晚在2200多年前的战国时期，燕国已经开始使用煤炭作为冶炼青铜的燃料。煤炭的引入，为冶炼提供了比木炭更高、更持久的温度与火力，是炼铜史上的一次重大革命。

“造铣熔炼法”，巅峰工艺与燃料革新

古代火法炼铜技术含量最高、巅峰工艺最杰出的代表，来自湖北大冶的铜绿山古铜矿遗址。这里的工匠们已经掌握了一套成熟的、多步骤的“造巯（liú）熔炼法”，其效率和技术水平在当时世界范围内都遥遥领先。这一工艺流程十分精密且环环相扣。

第一步是焙烧脱硫，工匠们会将硫化矿石进行多次、长时间的低温烘烤，旨在最大限度地去除矿石中结合的硫元素。

第二步是造硫熔炼的关键环节。焙烧后的矿料与石英等造渣剂一同被送入炼炉，在高温下熔炼成一种铜、铁、硫的共熔体——“冰铜”。与此同时，矿石中无用的脉石杂质与造渣剂反应，形成熔点更低、密度更小的液态炉渣。炉渣会自然地漂浮在密度更大的冰铜液上层，从而巧妙地实现了铜与大部分杂质的初步分离。根据铜绿山遗址的考古数据显示，早在春秋战国时期，这里的工匠冶炼出的冰铜，其铜品位（含铜量）便可高达65%，足见其技术之高超。

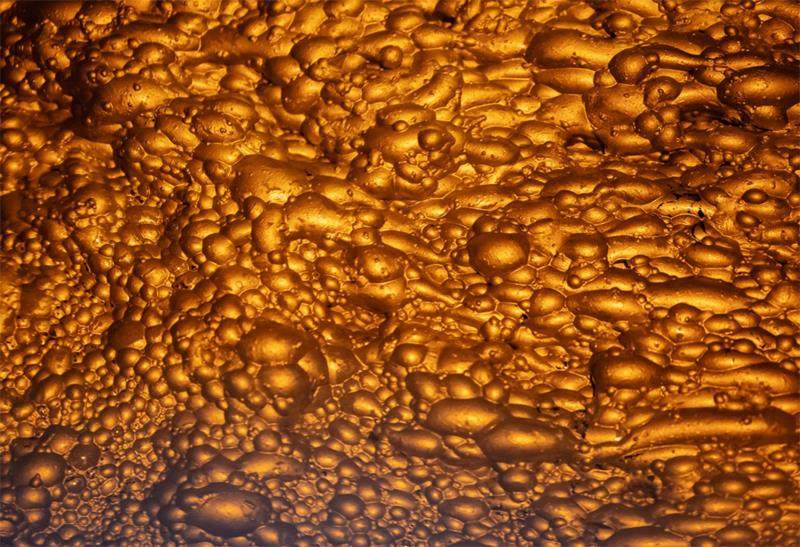

最后一步是冰铜吹炼，这是获取纯铜的最终方法。工匠会将液态的冰铜移至另一座吹炼炉，向其中鼓入强劲的空气。空气中的氧气会与冰铜中残余的铁和硫发生剧烈的氧化反应，最终将它们分别以炉渣和气体的形式除去，获得纯度较高的金属铜。

这一整套复杂的工艺流程，标志着中国古代火法炼铜技术达到了顶峰。而煤炭的广泛使用，正是支撑这一巅峰工艺走向成熟的关键。相比传统的木炭，煤炭不仅能提供更高的炉温和更持久的热量，其在密闭环境下干馏（炼焦）时产生的一氧化碳等还原性气体，还能极大地增强炉内的还原气氛，从而显著提高铜的回收率。

细节里的智慧：燃料处理与炉型设计的协同进化

古代火法炼铜的进步，离不开燃料处理技术与炼炉设计这两大“配套系统”的协同革新。古人在燃料形态、助熔剂运用以及炉体结构等细节上的巧思，共同将火法炼铜的效率和规模推向了新的高度。

从散煤到“煤饼”：燃料的标准化

古人在使用煤炭的初期，很快就发现了直接使用原煤的缺陷：煤粉燃烧过快且易堵塞炉料间隙，影响透气性。为了克服这些问题，最晚在西汉时期，工匠们便发明了“煤饼”制作技术。在河南郑州市古荥镇等汉代冶铁遗址中，出土了大量制作精良的煤饼，其制作工艺是将煤末与黄土

等黏合剂混合，用模具压制成大小、形状统一的圆形煤饼（直径通常在18～19厘米，厚7～8厘米）。这种标准化的煤饼，其优势显而易见：一是充分利用了煤末资源；二是优化了炉内通风，使燃烧更充分；三是极大地方便了燃料的运输、储存和计量，反映出当时冶金生产业已具备相当高的管理水平。

草木灰的妙用：天然的助熔剂与催化剂

在古代关于炼铜的文献中，常常会发现炼铜时总要搭配使用大量的木柴，如南宋诗人洪咨夔《大冶赋》所言——“嬉炭周绕，耄薪环附”。这并非浪费，而是蕴含着化学智慧。薪柴燃烧后形成的草木灰，其主要成分是碳酸钾（K₂CO₃），它在高温的炼炉中，扮演着催化剂和助熔剂这两个关键角色。作为催化剂，它能加速碳与二氧化碳生成一氧化碳的反应，产生更浓郁的还原气氛；作为助熔剂，它能与矿石中难以熔化的脉石（如石英砂）反应，有效降低炉渣的熔点，使其更容易变成液态而与铜液分离，减少金属损失。

炼炉的进化：从坑式炉到大型高炉

炼炉，如同冶铜工业的“心脏”，它的结构直接影响着热量的利用效率和化学反应进程。中国古代炼炉从早期的坑式炉，逐步进化到商周时期更为先进的竖炉。而到了春秋时期的铜绿山竖炉，其设计已相当巧妙：炉体上窄下宽，风口分布均匀，炉缸底部倾斜，并分设出铜口和出渣口，利用铜液与炉渣的比重差异，实现了两者的有效分离。

到了西汉时期，炼炉进一步向大型化演进。河南、河北等地发现的汉代高炉，直径可达 2～3米，配合由畜力或水力驱动的高效风箱进行鼓风，炉内温度可稳定地维持在1200℃以上，完全能够满足大规模、连续化生产的需求。炉型的演进与煤炭燃料的特性相辅相成，煤炭燃烧持续、稳定的特点，恰好适应了大型高炉对热量供给的严苛要求。

从矿石到器物：铜的“变身”艺术与社会影响

从炉火中诞生的赤色铜液，只是漫长工艺链的开端。要将这些金属原料变成一件件青铜器，还需要经过精妙绝伦的铸造工艺。火法炼铜技术的进步，为铸造工艺的繁荣提供了高质量、大批量的原料保障，二者相互促进，共同推动了社会分工的细化，并对文明的进程产生了深远的影响。

范铸、失蜡与翻砂：三大铸造工艺

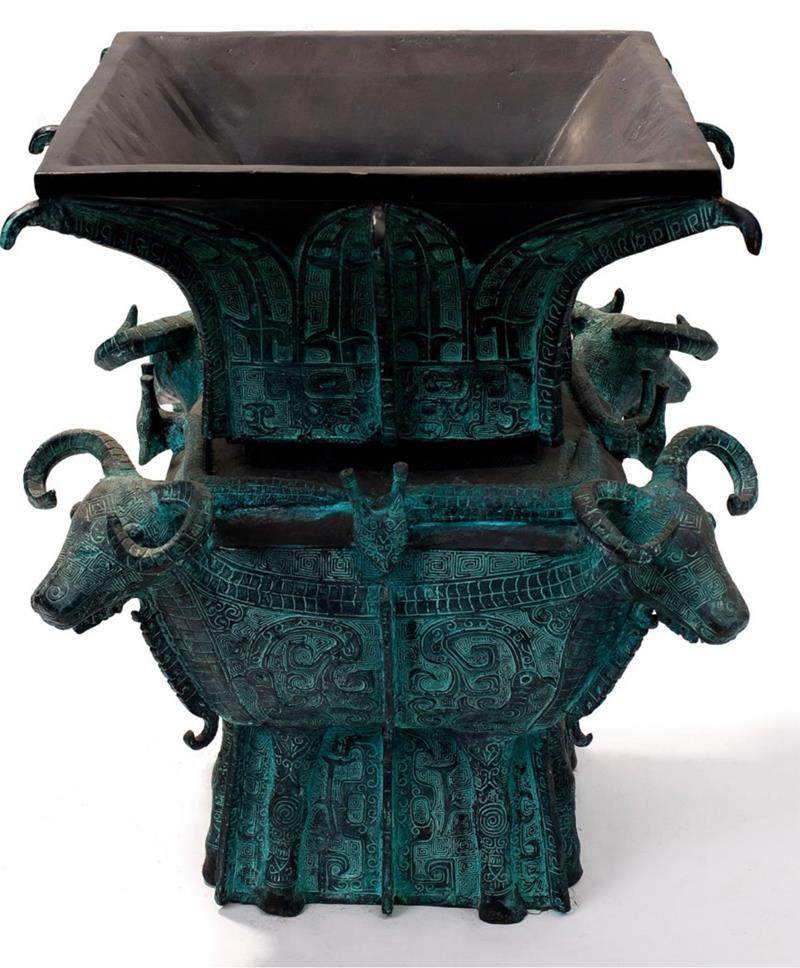

中国古代青铜器铸造，最核心的方法是范铸法，尤其是商周时期登峰造极的“块范法”。以举世闻名的“四羊方尊”为例，其制作过程极为复杂：工匠需用泥土精心制作出内模（芯）和外模（范），在外范内壁雕刻出精美的纹饰，再将其严丝合缝地组装起来，最后将熔融的青铜液灌入“模范”之间的空腔中。待铜液冷却凝固后，打碎外范，取出青铜器，再经过打磨、抛光等工序，一件青铜重器才算最终完成。

而对于结构更为复杂的器物，工匠们则会采用失蜡法。河南南阳市淅川县出土的春秋楚墓云纹铜禁，就是这一工艺的典型代表。其方法是：先用蜂蜡雕刻出器物的最终模型，然后在蜡模外部敷上数层耐火泥浆，加热烘烤使内部的蜡模熔化流出，形成空腔，最后再将青铜液注入。

到了汉代，为了满足大规模铸造钱币（如五铢钱）的需求，效率更高的翻砂法开始普及。明代宋应星的《天工开物》中对此有详细记载。汉代五铢钱的大规模标准化铸造，正是得益于翻砂法与煤炭炼铜技术的结合——煤炭炼铜提供了稳定、廉价的铜源，满足了国家货币流通的巨大需求。

合金技术与社会分工

纯铜质地较软，古人早已发现在纯铜中加入一定比例的锡或铅，可以得到性能截然不同的“青铜”合金。根据《周礼·考工记》的记载，古人已经掌握了纯熟的合金配比技术，即“六齐”，根据不同的用途，调整铜与锡、铅的比例，以获得不同性能的合金。这种精确控制的前提，正是因为火法炼铜技术能够提供纯度较高的铜料。随着炼铜和铸造技术的日趋复杂，社会分工也进一步细化，从探矿、采矿、冶炼到制范、铸造、打磨，形成了一条完整的产业链，对早期国家形态的形成与巩固，起到了一定作用。

穿越千年的遗产：古代火法炼铜的科技启示

从新石器时代晚期的第一炉星火，到春秋战国时期铜绿山炉火彻夜不息的盛景，再到清代云南规模化的“滇铜”采炼作坊，中国古代火法炼铜技术的发展，走出了一条独立自主、持续创新的辉煌道路，成为中国古代科技进步的生动缩影。

这项古老技术的智慧之处，首先体现在对资源因地制宜的取用。长江中下游地区丰富的多金属矿带，成就了夏商周三代青铜文明的巅峰；而云南地区得天独厚的铜矿资源，则支撑了明清两代国家财政对“滇铜”的倚重。

古人的智慧更体现在对工艺的持续优化上。从处理氧化矿的简单还原法，到能够驾驭硫化矿的复杂工艺；从完全依赖木炭，到开创性地将煤炭引入冶炼。这其中的每一步革新都凝聚着无数工匠在烈火与烟尘中的长期观察与试验。

如今，湖北铜绿山古铜矿遗址的炼炉残垣、河北燕下都遗址的战国焦渣、河南古荥镇的汉代煤饼，这些沉默的文物，仍在无声地诉说着古人与火、与铜打交道的非凡智慧。当我们再次凝视那些穿越千年存世的青铜器时，或许能感受到其中蕴含的、来自数千年前炉火的炙热温度，以及工匠们面对矿石与火焰时，那份既敬畏又勇于探索的初心。

（作者信息：新疆维吾尔自治区科技馆副馆长）

[责任编辑]龚婷
